ENTEGRE BUTONLU GÖMME REZERVUAR KAPAĞI
-
Tescil No.: TR2018/09575
Vekil: Nova Plastik A.Ş.
-
AÇIKLAMA
Buluş, gömme rezervuar sistemlerindeki mekanizmayı harekete geçiren bir kapak/buton sistemidir. Ana işlev itibari ile buluş, duvarın ardına monte edilen rezervuar mekanizmasının fazla ve az su tahliye kollarını basma hareketi ile harekete geçirerek mekanizmanın tetiklenmesini sağlamakta, aynı zamanda iç mekanizmanın önünde kozmetik bir kapak görevi görmektedir.
ÖZET

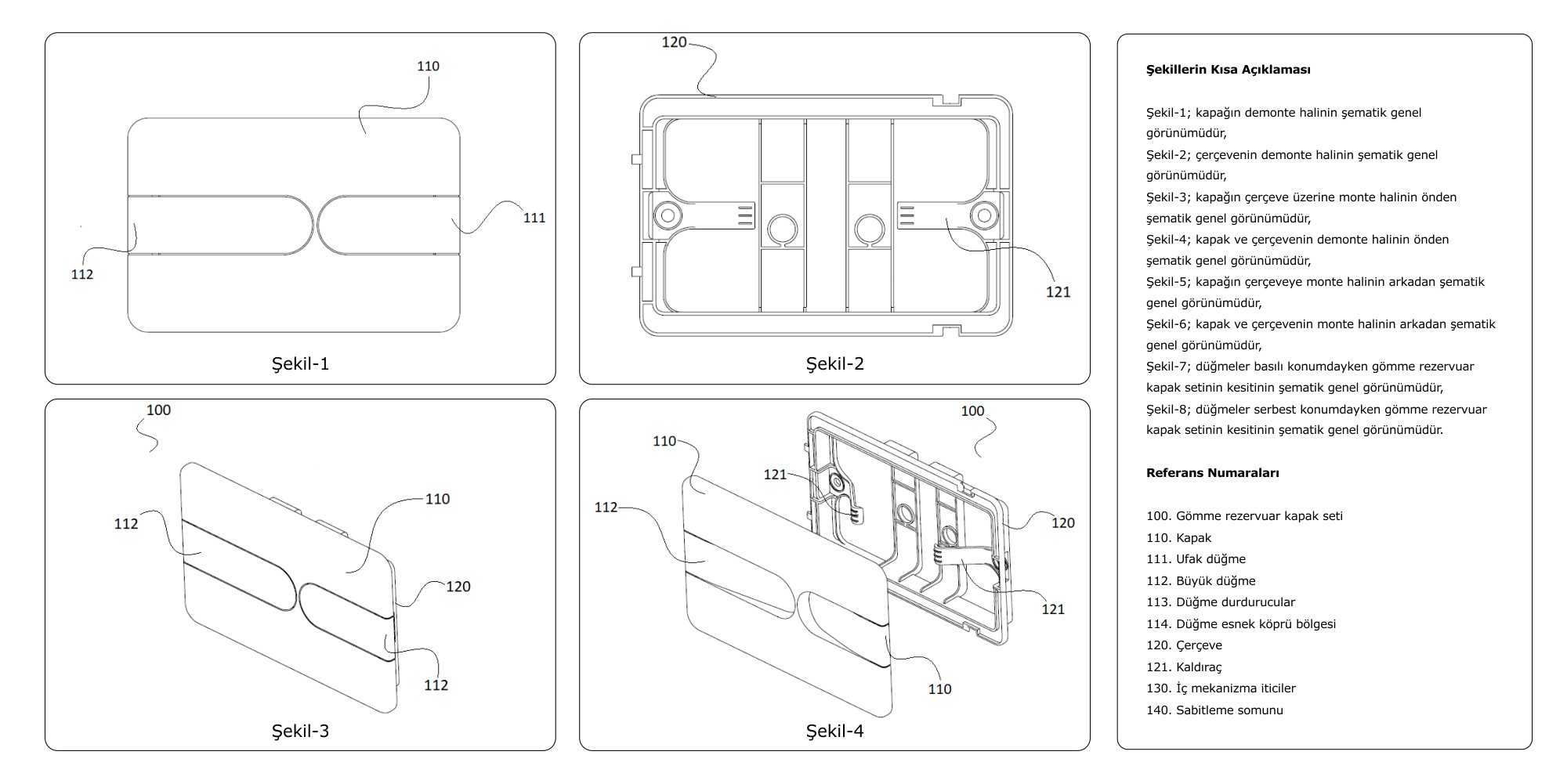

Buluş, klozet ve pisuar gibi yapılarda kullanılmak üzere geliştirilmiş, kullanım sonrasında depodan klozet veya pisuar içine su tahliyesini sağlayan, birbirine entegre ufak düğme (111) ve büyük düğme (112) içeren kapak (110) ve çerçeveden (120) oluşan gömme rezervuar kapak seti (100) ile ilgilidir. Bahsedilen kapak (110) üretim sonrası estetik kaplamaya uygun olabilmesi için üzerindeki esnek yapıdaki küçük düğme (111) ve büyük düğme (112) içeriye basılı şekilde üretilmektedir. Bahsedilen gömme rezervuar kapak setinde (100) kullanılan sabitleme somunları (140) sayesinde kullanım esnasında iç mekanizma iticilerinin (130) zamanla iç kısma doğru yürümesi engellenmiştir.
İSTEMLER
1. Klozet ve pisuar gibi yapılarda kullanılmak üzere geliştirilmiş, kullanım sonrasında depodan klozet veya pisuar içine su tahliyesini sağlayan gömme rezervuar kapak seti (100) olup, ufak düğme (111) ve büyük düğmenin (112) esnek köprü bölgeleri (114) üzerinden entegre edildiği kapak (110) içermesi ile karakterize edilmektedir.
2. İstem 1’e uygun gömme rezervuar kapak seti (100) olup, kapağa (110) esnek köprü bölgeleri (114) üzerinden irtibatlandırılmış, yekpare ve esnek yapıda ufak düğme (111) ve büyük düğme (112) içermesi ile karakterize edilmektedir.
İstem 1’e uygun gömme rezervuar kapak seti (100) olup, kullanım esnasında iç mekanizma iticilerinin (130) zamanla iç kısma doğru yürümesini engelleyen sabitleme somunları (140) içermesi ile karakterize edilmektedir.
3. İstem 1’e uygun gömme rezervuar kapak seti (100) olup, ufak düğme (111) ve büyük düğmeye (112) basıldığında çerçevenin (120) içine doğru belirli bir mesafede hareket etmelerini sağlayan düğme durdurucular (113) içermesi ile karakterize edilmektedir.
4. İstem 1’e uygun gömme rezervuar kapak seti (100) olup, esnek ve basmaya uygun gerilmeyi sağlayan ve ufak düğme (111) ile büyük düğmeyi (112) kapağa (110) irtibatlandıran düğme esnek köprü bölgesi (114) içermesi ile karakterize edilmektedir.
5. İstem 1’e uygun gömme rezervuar kapak seti (100) olup, kullanıcı elini çektiğinde küçük düğme (111) ve büyük düğmenin (112) geri yerlerine gelmesini sağlamak üzere çerçeve (120) üzerinde konumlandırılmış, esnek yapıda kaldıraç (121) içermesi ile karakterize edilmektedir.
6. İstem 1’e uygun gömme rezervuar kapak seti (100) olup, küçük düğme (111) ile büyük düğmenin (112) gereğinden fazla basılmasını engelleyen ve dinlenme durumunda kapak (20) ön yüzü ile hem-yüzey olarak pozisyonlanmasını sağlayan, iki yönde oluşturulmuş düğme durdurucu (113) içermesi ile karakterize edilmektedir.
